EFC3610-18K5-3P4
Beschreibung

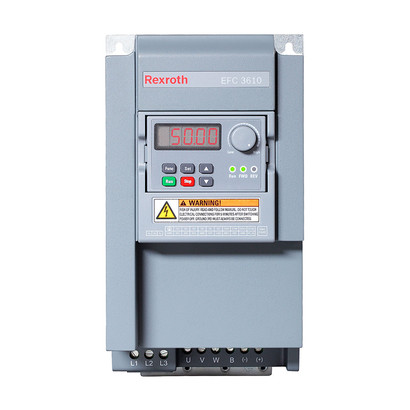

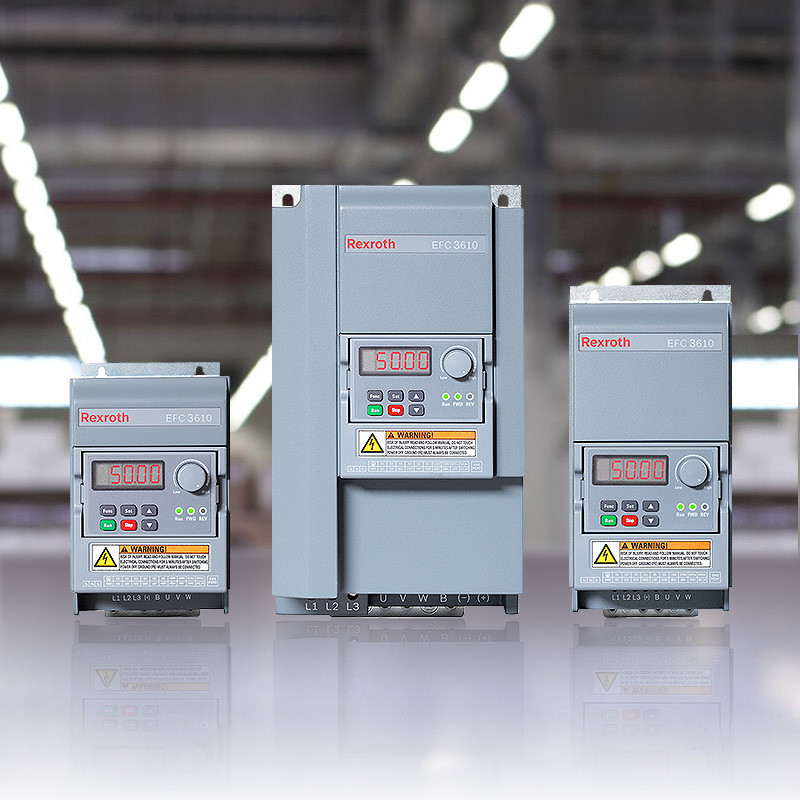

Bosch Rexroth Frequenzumrichter EFC 3610 - optimale Handhabung "easy to use"
Steigende Energiekosten und immer höhere Anforderungen an eine umweltgerechte Produktion stellen die Industrie und gerade den Maschinenbau vor große Herausforderungen. Hier bietet Rexroth mit den Frequenzumrichtern EFC 3610 ebenso wirtschaftliche wie einfach zu handhabende Lösungen für unterschiedlichste Applikationen, in denen wertvolle Energie verantwortungsvoll genutzt werden soll. Überzeugen Sie sich von der einfachen Installation und Inbetriebnahme.
Technische Daten
| Hersteller: | Bosch Rexroth |
|---|---|
| Typ: | EFC3610-18K5-3P4-MDA-7P-NNNNN-NNNN |
| Regelungstechnologie: | U/f-Regelverfahren |
| Netzanschluss: | 3 x 380 - 480 V |
| Nennleistung: | 18.5 kW |
| Ausgangsspannung: | 3 x 0-380 - 480 V |
| Ausgangsfrequenz: | 0.1 - 400.0 Hz |
| Ausgangsnennstrom: | 39.2 A |
| Startdrehmoment: | 100 % bei 1.5 Hz / 150 % bei 3.0 Hz |
| Überlast: | 150 % für 60 s / 200% für 1 s (High Duty) |
| EMV-Filter: | interner Filter (C3) |
| Analogeingänge: | 0 - 10 V, 0 - 20 mA |
| Digitaleingänge: | 5 Stück (1 Stück pulse train 50 kHz) |
| Analogausgänge: | 2 Stück, 0 - 10 V, 0 - 20 mA , 1 Stück Relais Wechselkontakt |
| Digitalausgänge: | 1 Stück (pulse train 32 kHz) |
| Schnittstellen: | RS 485 (ModBus RTU), USB-Mini-Port, steckbare Feldbusmodule |
| Zulassungen: | CE, cUL, GOST R, RCM |
| Schutzart: | IP 20 |
| Temperatur: | -10°C bis +45°C |
| Abmessungen (B x H x T): | 165 x 315 x 243 mm |
| Gewicht: | 8.0 kg |
Ausstattungsmerkmale
| Nutzung in HD (High Duty) oder ND (Normal Duty) Modus |
| Geringe Abmessungen - Side-by-Side-Montage |
| Eingebauter Brems-Chopper und Netzfilter |
| Integriertes Bedienfeld für einfache und schnelle Inbetriebnahme |
| Erweiterungsmöglichkeit durch E/A- und Feldbusmodule |
| Flexibel erweiterbar, auch durch applikationsspezifische Firmware (ASF) |
| Überspannungsschutz |
| USB-Programmierschnittstelle |
| Motortemperaturüberwachung |
| Größte Connectivity durch Multi-Ethernet Schnittstelle |
| Optionale Nutzung mit unterschiedlichen E/A- und Feldbus-Optionsmodulen |
| Kostenlose Parametriersoftware ConverterWorks |
