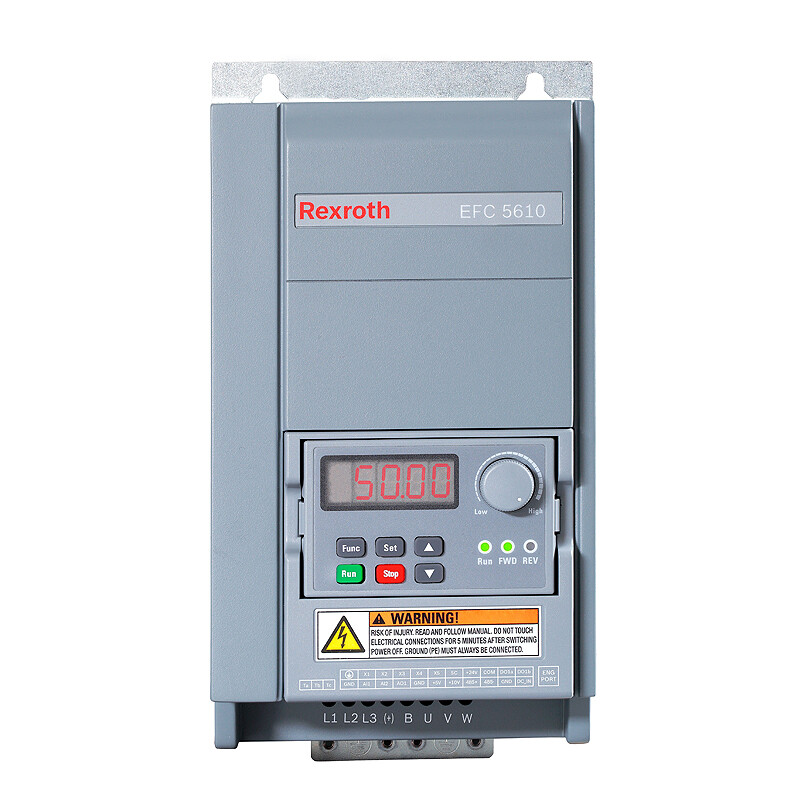

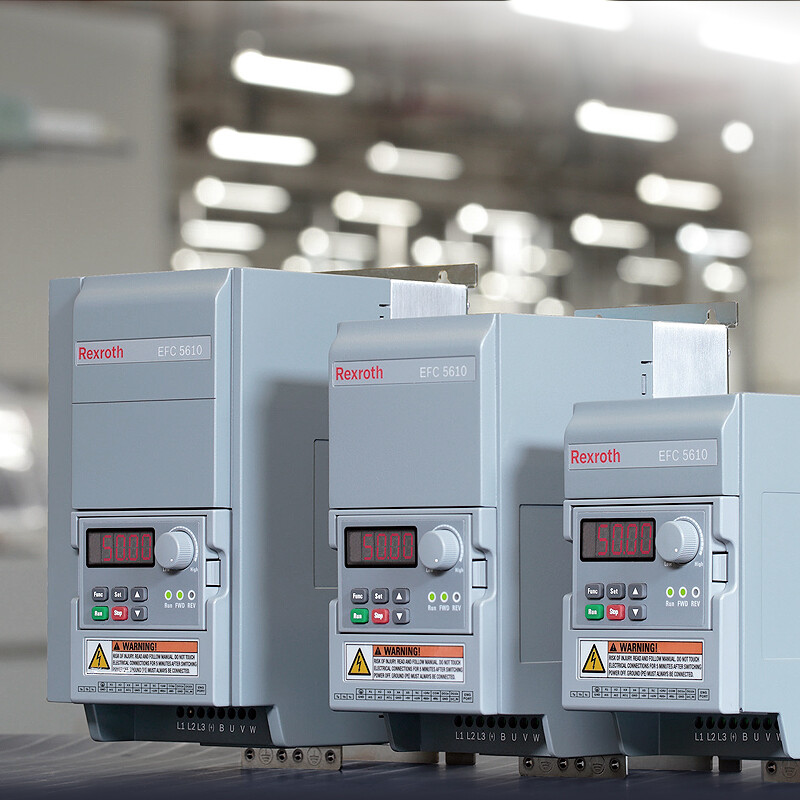

Bosch Rexroth Frequenzumrichter EFC 5610 - wirtschaftlich mit optimalen Drehmomentverlauf
Mit der Serie EFC 5610 bietet Bosch Rexroth im Leistungsbereich bis 160 kW eine leistungsfähige Vektorregelung für optimalen Drehmomentverlauf und hohes Startdrehmoment. Die Baureihe überzeugt durch eine einfache Installation und Inbetriebnahme und bietet eine Vielzahl intelligenter Features wie z.B. Erweiterungsmöglichkeiten durch unterschiedliche E/A- und Feldbusmodule, Bedienfeld mit Parameterkopierfunktion oder auch die standardmäßig integrierte Modbus-Schnittstelle zur Vernetzung.
Technische Daten
Hersteller: | Bosch Rexroth |
---|---|
Typ: | EFC5610-132K-3P4-MDA-7P-NNNNN-L1NN |
Regelungstechnologie: | U/f- und Vektor-Regelverfahren |
Netzanschluss: | 3 x 380 - 480 V |
Nennleistung: | 132.0 kW |
Ausgangsspannung: | 3 x 0-380 - 480 V |
Ausgangsfrequenz: | 0.1 - 400.0 Hz |
Ausgangsnennstrom: | 253.0 A |
Startdrehmoment: | 100 % bei 1.5 Hz / 150 % bei 3.0 Hz, 200 % bei 0.5 Hz (SVC) |
Überlast: | 150 % für 60 s / 200% für 1 s (High Duty) |
EMV-Filter: | interner Filter (C3) |
Analogeingänge: | 0 - 10 V, 0 - 20 mA |
Digitaleingänge: | 5 Stück (1 Stück pulse train 50 kHz) |
Analogausgänge: | 2 Stück, 0 - 10 V, 0 - 20 mA , 1 Stück Relais Wechselkontakt |
Digitalausgänge: | 1 Stück (pulse train 32 kHz) |
Schnittstellen: | RS 485 (ModBus RTU), USB-Mini-Port, steckbare Feldbusmodule |
Zulassungen: | CE, cUL, GOST R, RCM |
Schutzart: | IP 20 |
Temperatur: | -10°C bis +45°C |
Abmessungen (B x H x T): | 385 x 923 x 350 mm |
Gewicht: | 76.6 kg |
Ausstattungsmerkmale
U/f, SVC, FOC Regelungstechnologie |
Safe Torque Off (STO) Sicherheitstechnik |
Nutzung in HD (High Duty) oder ND (Normal Duty) Modus |
Geringe Abmessungen - Side-by-Side-Montage |
Eingebauter Brems-Chopper und Netzfilter |
Integriertes Bedienfeld für einfache und schnelle Inbetriebnahme |
Erweiterungsmöglichkeit durch E/A- und Feldbusmodule |
Flexibel erweiterbar, auch durch applikationsspezifische Firmware (ASF) |
Überspannungsschutz |
USB-Programmierschnittstelle |
Motortemperaturüberwachung |
Größte Connectivity durch Multi-Ethernet Schnittstelle |
Optionale Nutzung mit unterschiedlichen E/A- und Feldbus-Optionsmodulen |
Kostenlose Parametriersoftware ConverterWorks |
Einfache und schnelle Inbetriebnahme
Datenblatt
CAD-Datei
3D-Modell (STEP-Format)
Software
ConverterWorks - Parametriersoftware
Produktsicherheit
Informationen nach Produktsicherheitsverordnung (GPSR)
Hersteller:
Bosch Rexroth AG
Zum Eisengießer 1
97816 Lohr am Main
Deutschland
Email: info@boschrexroth.de
Warn- und Sicherheitshinweise
Beachten Sie das Sicherheitsdatenblatt, bevor Sie das Produkt verwenden.
