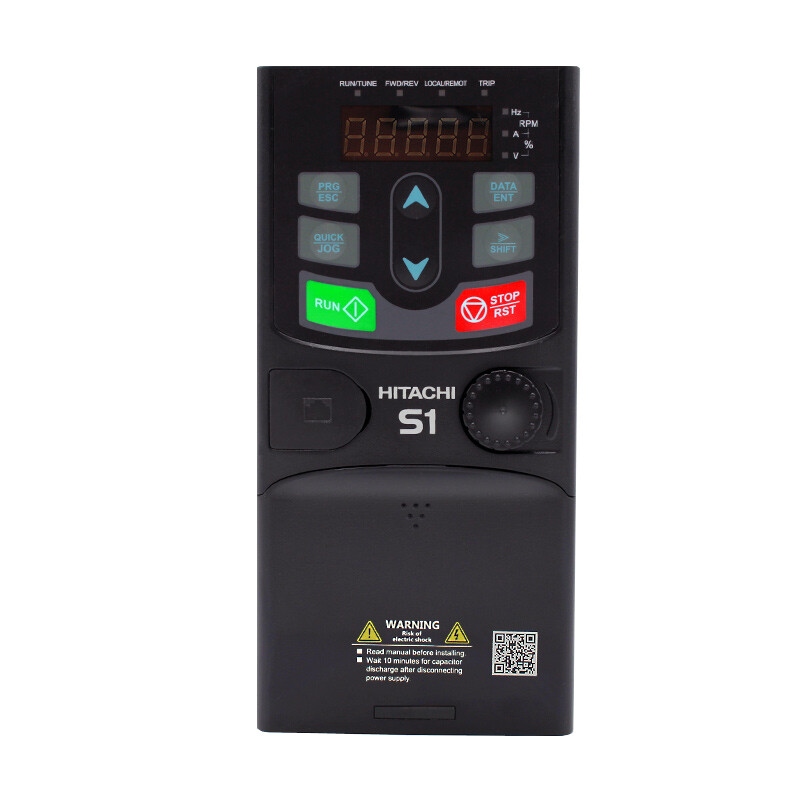

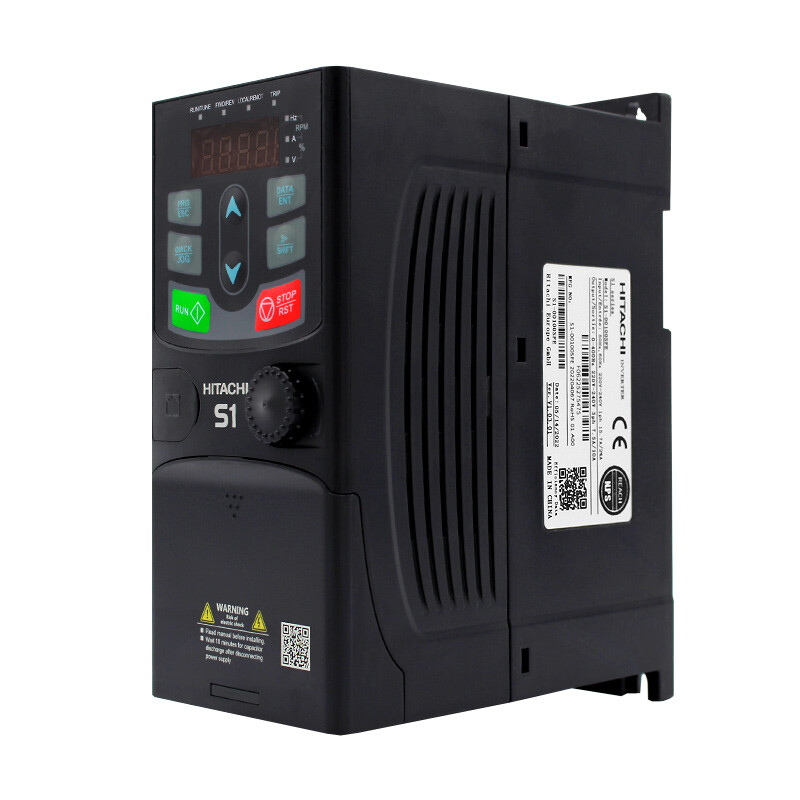

Hitachi Frequenzumrichter Serie S1 - benutzerfreundlich für einfachste Inbetriebnahme
Die Serie S1 von Hitachi ist der neue benutzerfreundliche Frequenzumrichter mit Sensorless Vector Control. Die Umrichter erzielen außergewöhnlich hohe Startmomente sowie Drehzahlstabilität und eignen sich für eine breite Palette von Anwendungen. Mit Auswahl der benötigten Lastcharakteristik (Dual Rating) können Applikationen mit geringer Überlast auch eine Leistungsgrösse höher betrieben werden. Das kompakte Design erfordert weniger Installationsraum und ermöglicht eine einfache Installation.
Technische Daten
Hersteller: | Hitachi |
---|---|
Typ: | S1-00130SFE |
Regelungstechnologie: | U/f- und Vektor-Regelverfahren |
Netzanschluss: | 1 x 220 V (-15%) - 240 V (+10%) |
Nennleistung: | 2.2 kW (HD) / 3.0 kW (LD) |
Ausgangsspannung: | 3 x 0-220 V (-15%) - 240 V (+10%) |
Ausgangsfrequenz: | 0.1 - 400.0 Hz |
Ausgangsnennstrom: | 10.0 A (HD) / 13.0 A (LD) |
Startdrehmoment: | 150 % bei 0.5 Hz (SVC) |
Überlast (HD) | 150 % für 60 s / 180% für 10 s / 200% für 1 s |
Überlast (LD) | 120 % für 60 s / 150% für 10 s / 180% für 1 s |
EMV-Filter: | optional externer Filter (C2) |
Analogeingänge: | 2 Stück, 0 - 10 V, 0 - 20 mA, -10 V - 10 V |
Digitaleingänge: | 4 Stück (1 Stück pulse train 50 kHz) |
Analogausgänge: | 1 Stück, 0 - 10 V, 0 - 20 mA |
Digitalausgänge: | 1 Stück pulse train 50 kHz, 1 Stück Open-Collector-Ausgang max. 1kH |
Schnittstellen: | RS 485 (ModBus RTU), steckbare Feldbusmodule |
Zulassungen: | CE |
Schutzart: | IP 20 |
Temperatur: | -10°C bis +50°C |
Abmessungen (B x H x T): | 80 x 185 x 140.5 mm |
Gewicht: | 1.2 kg |
Ausstattungsmerkmale
Integrierter Bremschopper |
Sensorless Vector Control |
Dual Rating Nutzung in HD (High Duty) oder LD (Low Duty) Modus |

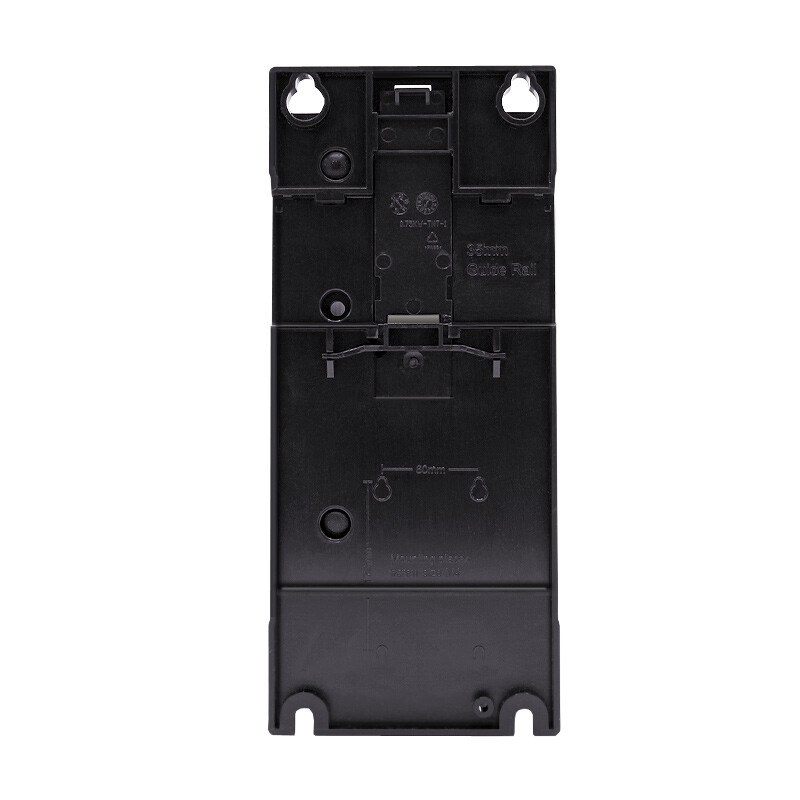

Geringe Abmessungen - Side-by-Side-Montage |
Safe Torque Off (STO) Sicherheitstechnik |
Motor-Autotuning |
Speed-Torque-Control mit kurzen Reaktionszeiten möglich |
I/F-Control für höchste Drehmomente bei kleinen Drehzahlen |
PID-Regler (mit Sleep-Funktion) |
Automatische Spannungsregelung (AVR), Drehmomentanhebung |
Motortemperaturüberwachung (mit Optionsplatine S1-PTC) |
Optionale Nutzung mit unterschiedlichen Feldbus-Optionsmodulen |
Programmierung via USB |
Kostenlose Parametriersoftware ProDrive |
